筆記本液晶屏內部構造

　筆記本電腦大家應該都使用過，并且有些也應該對它的內部構造有所研究。但是筆記本電腦的面子---顯示器，它的內部構造是怎樣的呢？

（圖1） <?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

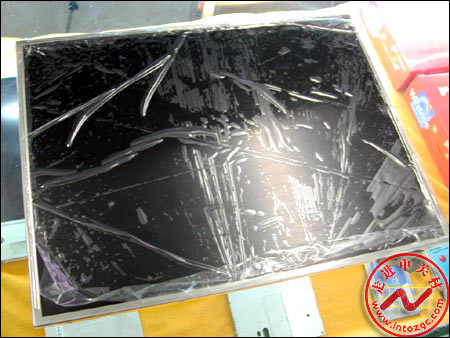

　　筆記本電腦不可能像臺式機用的液晶顯示器一樣擁有獨立的外殼和支架。為了進一步減少重量，筆記本電腦的顯示器都是設計在頂蓋之中。如圖1中的一樣，這個就是筆記本電腦的液晶屏。

（圖2）

　　由于它不需要獨立供電，并且還要考慮其在移動性和電池使用時間方面的要求，所以會做得非常輕薄。此款液晶屏的高度也只相當于一顆煙的直徑。

（圖3）

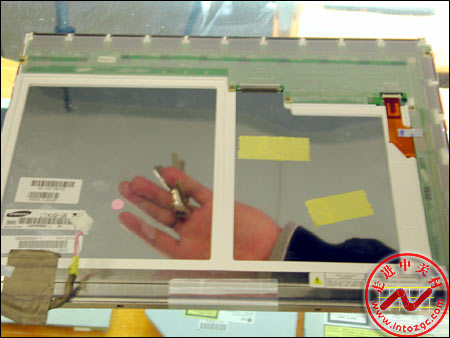

　　一般液晶屏主要由背光源、偏光板、玻璃基板液晶體、微彩色膜、玻璃基板（含公共電極）、偏振片等部分組成。而由于今天介紹的液晶屏是商品，不可能拆開一個個介紹（商家還要賣呢），所以只好介紹表面上所能見到的東西了。圖3中類似鏡子的東西，應該就是偏光板。

（圖4）

　　這就是接收從顯卡輸出信號的端口。

（圖5）

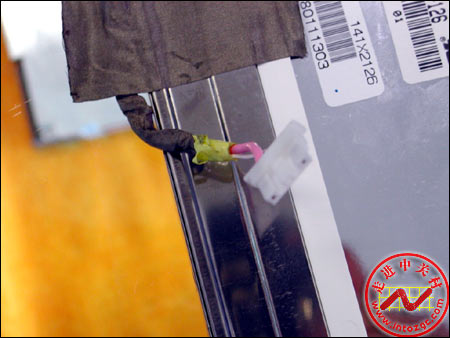

　　這是顯示屏的電源線。

（圖6）

　　由于使用外接電源，所以臺式液晶顯示器為了達到理想的亮度和顯示效果，大都擁有2～4根燈管。可是這在筆記本電腦中是行不通的，多個燈管意味著多消耗一份電能，所以，為了延長筆記本電腦電池的使用時間，筆記本電腦采用的液晶顯示器都只有一個燈管，所以筆記本電腦液晶屏的亮度不能和臺式電腦相比。圖6就是安放燈管的位置，但是由于無法拆卸，不能給大家一飽眼福了。

（圖7）

　　圖7中綠色的PCB板應該就是液晶屏的驅動電路，其中包括了源極芯片（Source IC）、門電路控制芯片（Gate IC）和時鐘延遲控制電路（Timing Controller）等。其成本與液晶面板的尺寸大小沒有直接關系，但與液晶面板的分辨率關系較為密切。從圖中可以清楚的看到8顆Source IC。

（圖8）

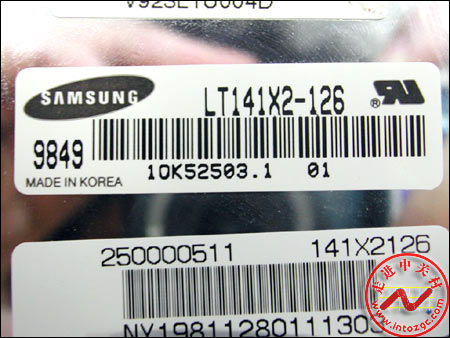

　　從液晶屏背面的標簽中，可以看出來，這款產品是三星原廠制造的，產地為韓國。
