圖文介紹：更換T4X的電池（換芯）操作步驟

這次共換兩個電池，一個是SONY之，只剩下6％了。還有一個SANYO之，只剩下40％。都是T4之電池。

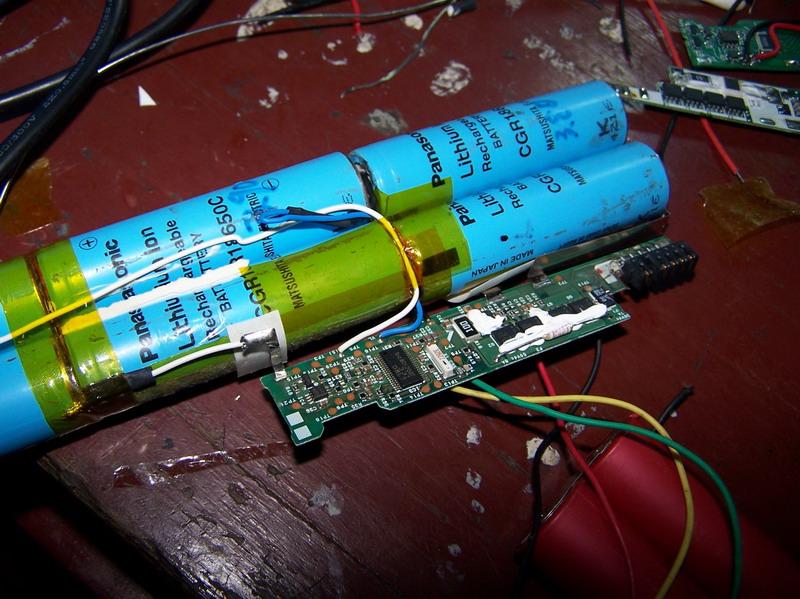

換法相同，換完之后上機好能用。使用電源管理程序校正之后，電池之容量每次上升約1.2倍。另外，需要大家注意之時候，下面之圖片中紫紅之電芯是三洋之舊電芯，綠色之是SoNY之舊電芯，藍色之新之松下電芯。（教程中之圖片是換完之后補拍之，原來舊電芯連接在電路板上之狀態沒有了）

下面先看一下?lián)Q之前之情況：

換之后校正3次之圖：

言歸正傳，下面正式開始教程！

一，準備工作：

1，需要準備之原材料：

A:6節一致性好之新電芯：所謂一致性，就是指每個電芯之間之個體參數差異很�。弘妷�，容量，內阻，放電平臺等。通常情況下，我們買到之原裝電心，只要是同批次之，一般都非常好，除非你被賣家坑了。這些參數里面我們似乎沒有能力去檢測他，除了電壓之外（其他都需要專業之測試工具，如家測分容柜、內阻儀等）

電壓之檢測：用數字萬用表打到電壓檔即可。如果你買之6只電芯電壓差異比較大，這時需要你自己校正一下單只電心之電壓，否則是不能用之。具體方法后文會有講到。

PS:淘寶上一般有賣之，SANYO之2600mAh原裝之基本算是極品了，價格也很高，35左右。其他有松下，sony等等品牌，容量不同之，價格也有差異。2200之一般在25－28左右。XD我這次就是讓深圳之一個作電池之朋友幫我買之松下2200MAH全新拆機電芯（全新電芯做成電池組后未出庫），都是檢測好之，平均25一節。

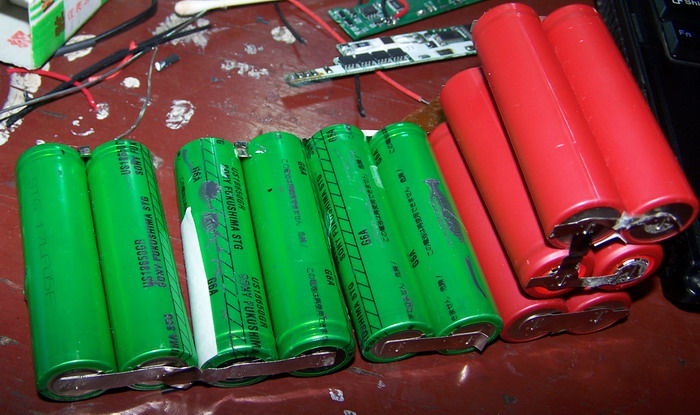

市場上假冒之SANYO不少，希望你不要遇到。下圖是拆出來之SANYO&SONY.

B:工具篇：鑷子，斜口鉗，電烙鐵，4根30－40cm之導線（ 好是顏色不同，細而柔軟），萬用表，一個9－14V之沒有極可調直流電源（我之是自己DIY之一個通用穩壓電源，下圖。如果你沒有，也沒有關系， 好是有一個12V之穩壓電源）

2,拆解電池。

我也沒有太多之訣竅不過還是需要一丁點暴力色彩之。

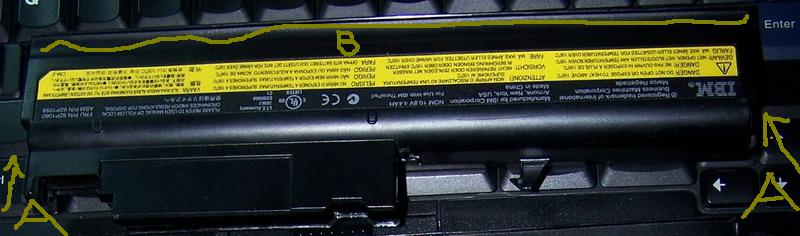

但是一般情況下，從電池兩頭開始拆比較容易，如下圖之A處，然后再開B處。這樣上下蓋就能剝開了。我是用尖鑷子慢慢之插到縫邊上（與縫平行之），輕輕之敲開。只要開一個扣就容易了。

PS：如果你拆壞了，可以再網上買一個減重模塊（二手區有賣，好像35RMB），和外殼一樣之。

二，換芯開始：

1,電芯校正：

首先，檢查新買之電芯電壓，使用萬用表電壓檔萬用表測量：一般再3.85V左右。如果有差異之話，你必須校正。校正方法就是把所有之電芯并聯起來，放置2－3小時，一般情況下就沒有什么問題了。

結束之后，將電芯每?jī)芍徊⒙?lián)起來，然后串聯，成為電池組。

這里不得不談之是電芯電極之焊接：在買電芯之時候，我們可以要求商家使用點焊機幫我們點焊一下，只要每?jī)蓚�(gè)正負極并聯在一起就好了～如圖

如果JS沒有幫你點焊，也沒有關系，我們使用電烙鐵來自己焊：清潔電芯端部，拿上焊錫絲，使用電烙鐵迅速點焊上去，使得錫與電芯正負極位置相融合：注意，動作一定要快，如果你一次沒有焊上，也不能長時間用烙鐵加熱電芯端部，我們可以等他涼了再焊第二次－－－因?yàn)殡娦緝?nèi)部正負極片之間是用10～20微米之PP-PE隔膜絕緣之，其耐熱溫度約為130度，一點過熱就會收縮－－－電芯就內部短路報廢了－－甚至燃燒爆炸�。。。�

檢測你原來電池組之電壓值，假設為10.5V【盡量讓其到達10.5v左右之時候從本本上拆下（本本之電源管理軟件里面可以看到電壓之）�！�

也要使得你之新電池組獲得這個電壓10.5V。這時，我之直流電源就可以出場了，將電壓調至10.55V（偏高一點），然后對新電池組進行充電，當充電電流降低到30mA左右時可以停止。

PS:【如果你沒有直流穩壓源，也可以省略這一步，替代之做法是：先萬用表測量新電池組之電壓（假設10V），然后將原來電池再本本上充電充到10.3V再取下，這時基本可以保證二者電壓差異不大。0.3V是電池極化與電路壓差之估算值】

2,連接導線：

電芯電壓校正結束之后，就可以更換了。

取出4根導線，二端上錫等待焊接：

具體焊接方式見圖：

目之就是讓新老電芯按照次序并聯起來。事實上，這時已經是每4個電芯并聯之后，再3組串聯。

連接完了之后，放置3－5小時－－－為了讓電壓完全均衡。

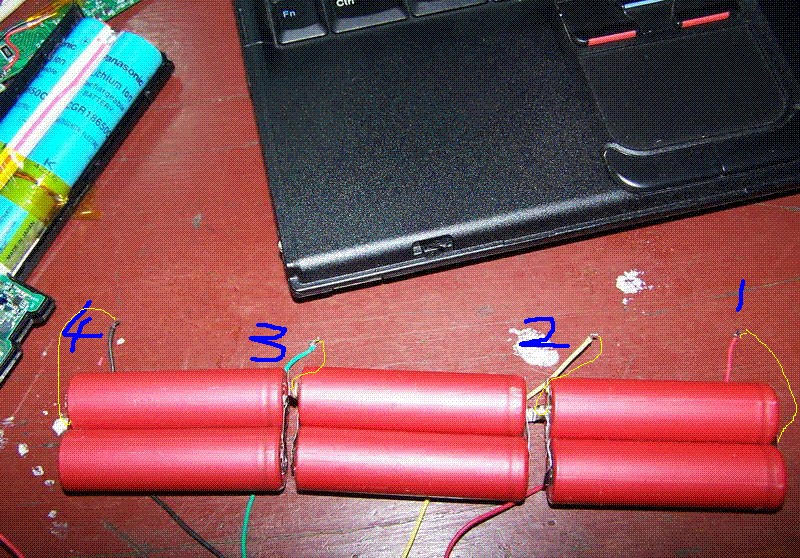

注意，在下圖中，電路板上之1，2，3，4個點，就是原來電芯與電路板之連接點。我這個順序是按照電位從高到低之排列之。這個是SONY之。SANYO之位置有點不同，但是一樣很容易找到之。千萬注意這個順序不要搞錯�。。�！不然舊麻煩了。

3，連接完成之后就是替換過程了。

替換過程也是需要非常小心之。這個過程要保證電路不掉電。

拆下原來之電芯之時候，注意要盡量保留導線與鎳片，我們盡可能之從原來電芯之與鎳片之連接處切斷。留下之導線便于與新之電芯相接。

如下圖A,B位置：

替換上新之電芯，這時務必保證剛才焊之4根導線不要斷開。按照原來電池之放置方式與連接位置，把電路板焊上去。注意對正位置

4，拆線：

象手術一樣－－－換芯之 后一步，就是拆線。

確認新?lián)Q上去之電芯與電路板各個節點安全連接之后，我們就可以吧剛才那4根導線拆掉。

如果你手法好，可以用烙鐵焊下，如果有之節點是多根線一起之，很難把握焊接之火候，弄得不好吧其他之也焊下來了。。。。。這時建議你用斜口鉗或者指甲刀把線齊根剪斷，這樣 可靠了。

拆下導線，萬用表測量一下電池組之電壓，電芯電壓，以及輸出電壓是否好等。

如果一切都在你之掌握之中，OK，換芯基本成功。

三，換芯之后之容量校正：換芯之后容量仍然顯示為原來之?dāng)?shù)值，這時需要校正。

我們使用IBM自帶之POWER MANAGE 軟件即可。

很多朋友都要，我找了一下，把地址放上來：點這里到IBM網站下載新版電源管理程序

點這里

裝上電池，插上電源適配器，開機，

雙擊右下角任務欄之那個ThinkPad電池百分比圖標，打開軟件。

依次是：電池信息－－電池維護－－電池標尺重新設置，確定。

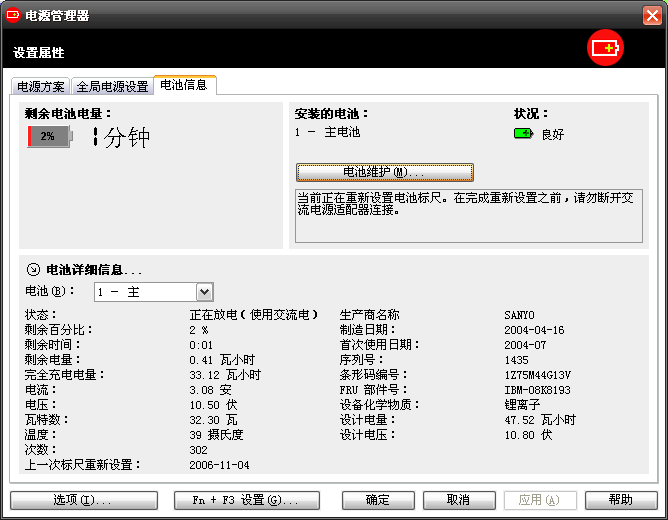

這時就進入了校正階段了。。。

如下圖所示。

每一次校正，可以獲得大約120％之容量提升。也就是校正一次以后顯示之容量是原來顯示之1.2倍。

事實上，也沒有必要一定要校正到設計容量，我們沒有必要以電池之壽命來滿足視覺之需要～～

－－－當你之電池顯示到1％～6％時，能堅持很長時間（我之電池原來顯示容量還有設計容量之40％，換之后，第一次充滿之后在0％～6％之間堅持了1個小時多）。

另外，好使用電池過程中，深充放循環一樣可以使得容量顯示得到提升，以趨好。

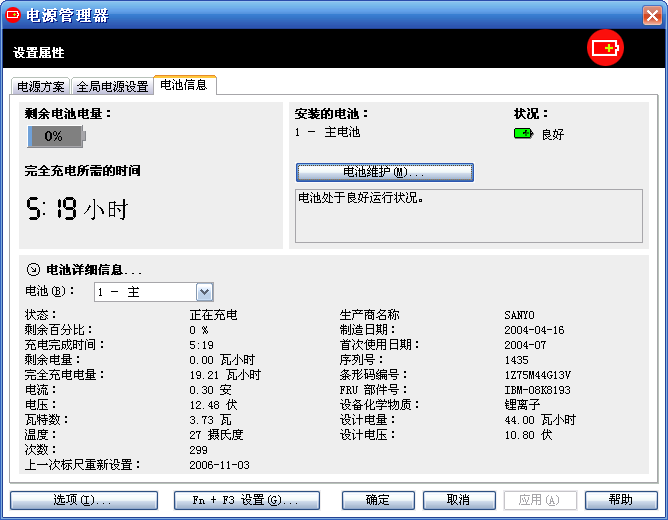

下面是原來之電池容量：只有19WH

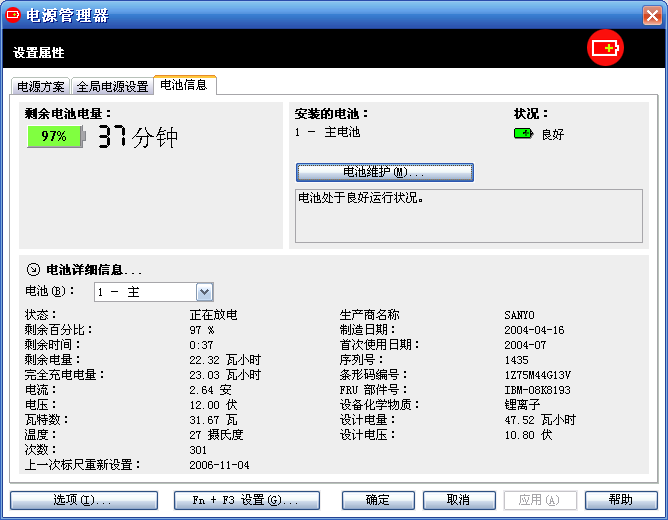

校正一次之后：23wh

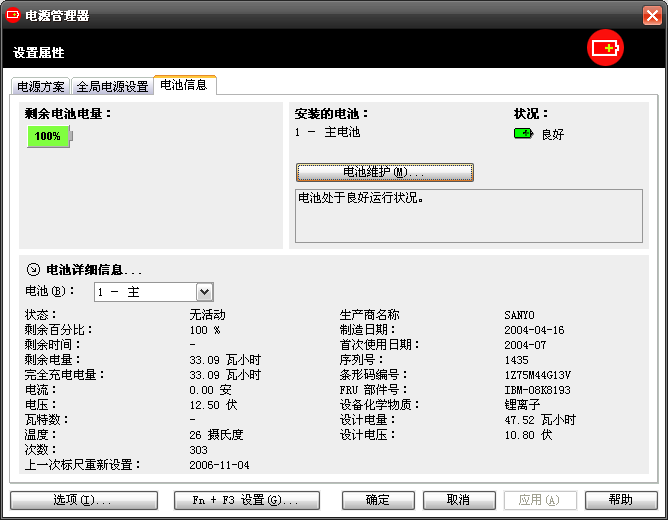

校正3次以后：變成33WH多了
