保險電阻介紹及代換

保險電阻及其識別與代換
    保險電阻又稱安全電阻或熔斷電阻，具有電阻和保險熔絲的雙重作用。在正常情況下，保險電阻具有普通電阻降壓、分壓、耦臺、匹配等多種功能和同樣的電氣特性，一旦電路出現異常，如發生短路或過載，流過保險電阻的電流會大大增加。當過流使其表面溫度達到500～600℃時，電阻便會剝落而熔斷，從而保護電路中其它的元件免遭損壞，并防止故障的擴大。
    一、保險電阻的種類

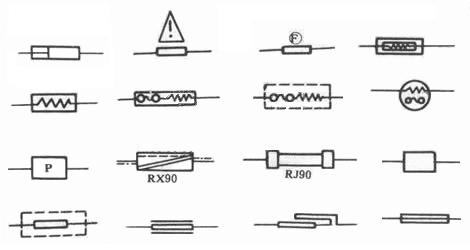

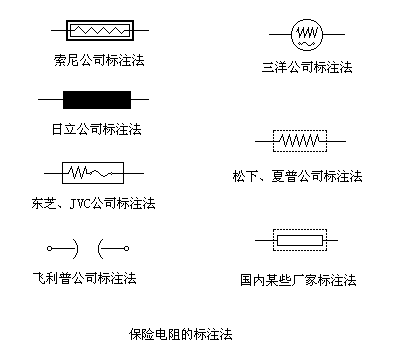

    保險電阻種類很多，其常用符號及外形見下圖。


    從工作方式的不同劃分，保險電阻有不可復式和可復式兩種。
    不可復式保險電阻外形和普通金屬膜電阻極為相似。當過載引起溫度上升并達到某一溫度時，涂有熔斷料的異電膜層或繞組線匝就自動熔斷使電路斷開。不可復式保險電阻在線路板上，應懸空5～10mm安裝，一旦熔斷，應先查找故障原因，排除后再換上同樣的保險電阻。以確保電子電器的正常工作。不可復式的國產化產品，型號為RJ90。其功率為0．25～3W，阻值為0．2Ω～20kΩ，當超過額定功率9～25倍時．可在60秒到1秒內熔斷。
    可復式保險電阻是將普通電阻與低熔點金屬串接后密封在一個外殼中，呈圓柱型。其電阻體的一端采用低熔點焊料焊接一根彈性金屬片或金屬絲。一旦過熱時，焊點首先熔化，彈性金屬片或金屬絲便與電阻器斷開。這種保險電阻熔斷后，可以修復使用。可復式的國產化產品為RX90。其功率為3～12W，阻值為lΩ～5．1kΩ，熔斷時間從幾十秒到幾百秒之間。
    現在的電子電器中，大多采用不可復式保險電阻，下面重點談?wù)勂溆嘘P(guān)知識。
    不可復式保險電阻有線繞型、碳膜型、金屬膜型、氧化膜型和化學淀積膜型。其中線繞型保險電阻阻值較低，適用于大電流情況下工作。四種膜式保險電阻是不可復式的主導產品，基體為低熔點硼鉛硅酸鹽，并含有少量的鉀、鈉離子，形成較為松弛的結構。它受熱后整體極易失效，達到安全、保護作用。表1是膜式熔斷電阻器的主要技術指標。
    表1膜式保險電阻的主要技術指標

    熔斷特性是保險電阻的 重要指標，是指電路的實際功耗為額定功率數倍時，連續負荷運行一定時間后，在規定的環境溫度范圍內保證電阻熔斷。
    保險電阻廣泛應用于電視機、音響、錄象機、微機顯示器中。微機顯示器的保險電阻以低阻值(幾歐姆到幾十歐姆)、小容量(1／8～1w)居多，常用于行掃描產生的低壓、中壓的電源電路。保險電阻在電視中主要用作對重要元、器件進行保護，應用 多的是對顯象管燈絲作保護。在大屏幕彩電中，多還用來保護集成電路、功率較大的晶體管以及電源輸出、行輸出電路。
    二、保險電阻的識別
    保險電阻參數常用色環表示，有的用四色環、有的用一色環。四色環保險電阻的識別與普通色環標志規律相同。一色環保險電阻，在福日、金星和日立彩電中較常見，具體參數如下：
    (1)RN 1／4w、色環為黑色
    阻值10Ω，當8．5V直流電壓加在其上時，1分鐘之內阻值增大為初始值的50倍以上。
    (2)RN 1／4w、色環為紅色
    阻值2．2Ω，當3．5A電流通過時，2秒內電阻值增大為初始值的50倍以上。
    (3)RN 1／4w、色環為白色
    當有2．8A交流電流通過時，10秒內阻值增大為初始值的400倍以上。
    三、保險電阻的檢測
    維修操作中，如看到保險電阻表面發黑或焦化，說明其負載過重，通過的電流已超過額定值很多倍。如果保險電阻表面無任何痕跡而開路，說明流過的電流剛好等于或稍大于額定熔斷值。用萬用表電阻擋檢測保險電阻是否開路，應斷電和泄放濾波電容上的電荷，且將保險電阻從印刷板上焊開一腳，否則測量結果可能不準。特別強調，在實際維修中，也可能遇到保險電阻短路的現象。
    四、保險電阻的代換
    一旦發現保險電阻燒壞，應先查明燒保險電阻的原固，絕不允許盲目更換，更不能用普通電阻代換。如果無相同規格的保險電阻，可按以下方法進行應急代換。
    1．用電阻和保險絲串聯起來代用
    將一個電阻和一根保險絲(或保險管)串聯起來代用，電阻的阻值、功率與保險電阻的規格。例如原保險電阻的規格為10Ω、25W，則電阻可選用10Ω／2W的，保險絲的額定電流I由公式
    I平方R=56％P
其中R為電阻值(Ω)，P為額定功率。此例可得出額定電流應為0．3A。
    2．直接用保險絲代用
    一些阻值較小的保險電阻損壞后，可直接用保險絲代用。這種方法適合于1Ω以下的保險電阻，保險絲的熔斷電流值可按上述公式由原保險電阻算出。
  3．小電珠代用
  小電珠有一定阻值，當電流增大到一定值時，其燈絲就會發光或燒斷，根據這一特點，可有效地代替保險電阻。常用手電筒小電珠的冷態電阻為十幾歐姆到幾十歐姆，額定電流為幾百毫安。檢修時可據實際情況而定。
