NE555時基集成電路簡介

NE555時基電路簡介

555定時器是一種將模擬功能和邏輯功能結合在同一塊芯片上的集成電路，8腳封裝。

初由美國SIGNETICS公司在1972推出投放市場,很快得到廣泛應用，也因?yàn)閼?yīng)用廣泛，許多其它公司也推出了功能一樣的類似型號。

此芯片內使用了3個精度較高的5K分壓電阻，型號由此而得名。

NE555是雙極性器件的集成電路，內含2個555電路的型號為NE556，為14腳。另有CMOS工藝的7555和7556。

NE555電壓使用范圍為4.5V - 18V.7555則為3V - 15V。

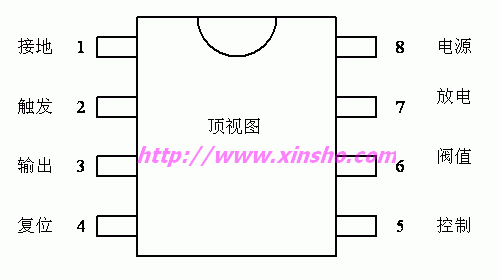

引腳圖

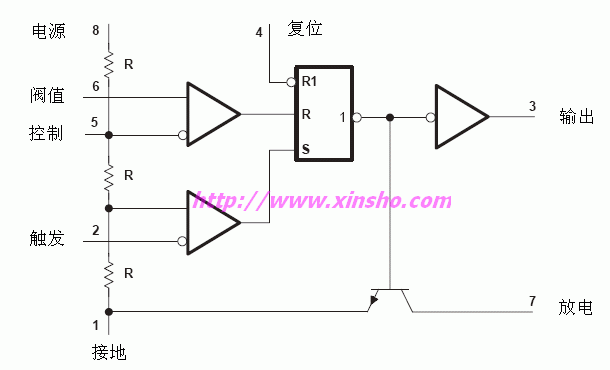

方框圖

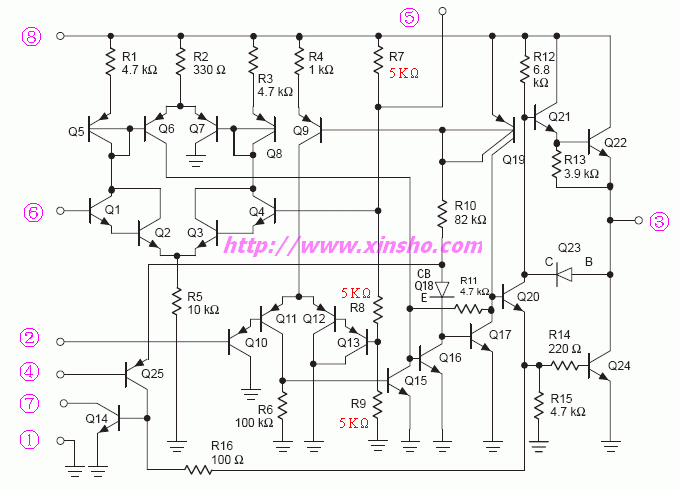

內部電路圖

NE555時基電路主要有3種基本應用

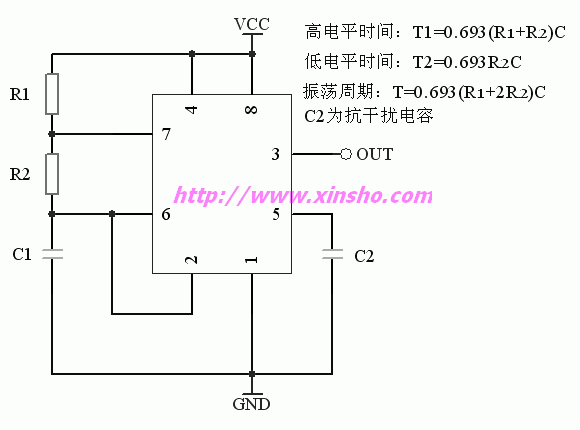

1。多諧振蕩器

高電平時間：T1=0.693(R1+R2)C
低電平時間：T2=0.693R2C
振蕩周期：T=0.693(R1+2R2)C
C2為抗干擾電容,一般取0.1uF-0.01uF,要求不高也可不用。

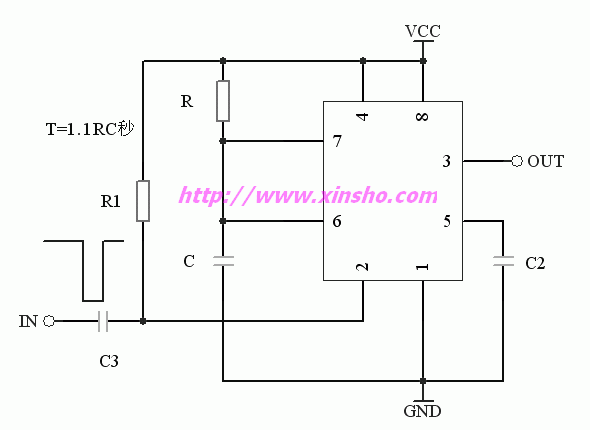

2。單穩態觸發器

延時時間：T=1.1RC秒

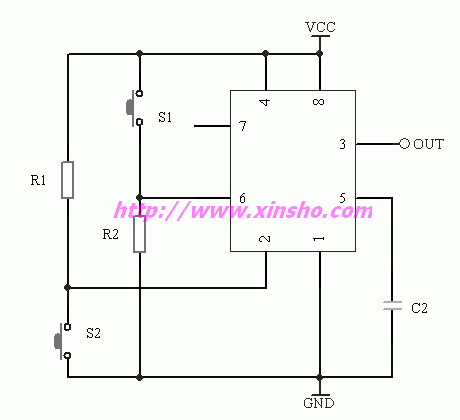

3。RS觸發器

通電后輸出為高，按S1輸出為低，按S輸出為高，6 7可連接。

更多內容可參考相關文章。
