液晶顯示器DVI接口的熱插拔檢測（HPD）

　　液晶顯示器DVI接口16腳之功能是熱插拔檢測（HPD）。HPD是從液晶顯示器輸出送往計算機主機之一個檢測信號。熱插拔檢測之作用是當液晶顯示器等數字顯示器通過DVI接口與計算機主機相連或斷開連接時，計算機主機能夠通過DVI之HPD引腳檢測出這一事件，并做出響應。

1．顯示器通過DVI聯機
　　當計算機主機通過DVI接口之HPD引腳檢測到液晶顯示器與計算機主機相連時，主機中之圖形顯示系統（顯卡）發出一個信號，要求計算機之操作系統通過DVI接口中之顯示器數據通道DDC（DDC I2C總線）讀取液晶顯示器DDC存儲器中存儲之EDID數據（擴展顯示器識別數據），如果檢測到顯示器之工作模式范圍與顯卡相適應，則主機操作系統可以激活顯卡TMDS信號發送電路（數字視頻信號發送電路）。

2．顯示器斷開DVI連接
　　當計算機主機通過HPD引腳檢測到液晶顯示器之DVI接口與計算機主機斷開時，主機中之圖形顯示系統（顯卡）發出一個信號，通知計算機之操作系統，并在Is內中斷顯卡TMDS信號發送電路（安裝在顯卡上）之工作。

3．計算機主機對HPD信號之要求
　　當計算機主機上之顯卡檢測到DVI接口HPD引腳電壓大于2V時，判斷為顯示器通過DVI接口與主機連接：當檢測到HPD引腳電壓小于0.8V時，則判斷為顯示器與主機之間之DVI連接已經斷開。

4．顯示器一側HPD信號之實現
　　在顯示器一側，DVI接口之HPD引腳一般通過上拉電阻與DVI接口中之DDC＋5V相連接，如圖1所示。

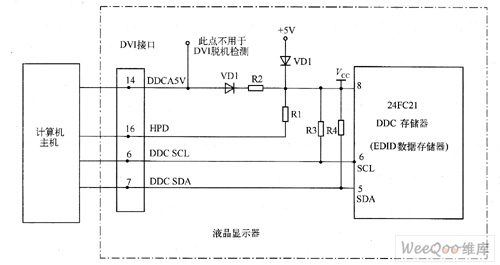

圖1 HPD信號之實現

　　當計算機通過DVI接口與液晶顯示器相連接時，計算機主機通過DVI之第14腳（DDC＋5V）→隔離二極管VD2→限流電阻”，將＋5V電壓加到液晶顯示器之DDC存儲器（EDID數據存儲器）之8腳，向DDC存儲器供電，確保即使液晶顯示器不開機，計算機主機也能通過DVI接口讀取EDID數據。當顯示器開機后，機內電源電路產生之＋5V通過隔離二極管VD1取代計算機主機給DDC存儲器供電，以減小存儲器通過DVI接口DDC＋5V引腳從計算機主機吸取之電流。

　　DVI接口第16腳HPD通過上拉電阻RI接DDC存儲器＋5V電源，當液晶顯示器通過DVI與主機相連，且DDC＋5V也很時，HPD引腳為5V高電平，主機檢測到HPD為高電平時，判斷液晶顯示器通過DVI與主機連接，主機通過DVI接口之第6、7腳DDC通道讀取液晶顯示器中之EDID數據，并使主機顯卡中之TMDS信號發送電路開始工作。

　　當液晶顯示器與主機之間之DVI連接斷開時，主機一側之HDP信號為低電平，主機顯卡中之TMDS信號發送電路停止工作。
