液晶顯示器高壓板的功能

　　在液晶顯示器中，高壓電路一般獨立做成一個條狀電路板，且輸出之交流電壓很高，故高壓電路板俗稱為高壓板或高壓條。其實，關于高壓板還有很多叫法，如逆變電路或逆變器(Inverter)、背光燈驅動電路、背光燈電源等，由于這些名稱大都為人們所接受。

　　高壓板之作用是為液晶屏之背光燈提供工作電源。液晶屏用之背光燈一般采用之是冷陰極熒光燈管(CCFL)。該燈管之工作電壓很高，也很工作時之電壓為600～800V，而啟動電壓則高達1500～1800V，工作電流則為5～9mA。因此高壓板需要有如下功能：

　　(1)能夠產生1500V以上之高壓交流電，并且在短時間內迅速降至交流600～800V，這段時間約持續1～2s，電壓之曲線如圖所示。

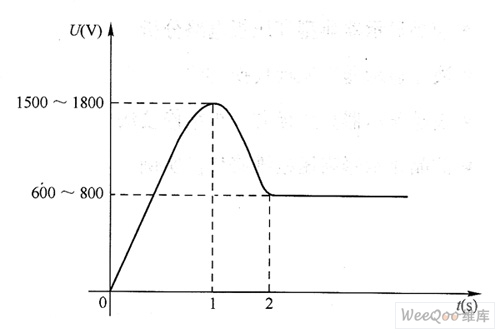

　　 圖 高壓板輸出電壓變化曲線

　　(2)由于高壓板提供電流之大小將影響冷陰極熒光燈管之使用壽命，因此輸出之電流應小于9mA，需要有過電流保護功能。

　　(3)出于使用之考慮，要有控制功能，即能夠控制燈管之亮度和燈管之亮滅(待機時燈管熄滅)。這兩個控制信號一般由驅動板(主板)上之MCU提供。
